内置无源分频器驱动的三音路 4 单元全频音箱

Built-in Passive Crossover Drive Three Full-range Speaker Sound

适用范围 Application

剧场、礼堂、多功能厅、酒吧固定安装以及中小型流动演出等声音重放要求很高场所

High Standard Occasions Such As Mobile Performance, stadium , theater, lectur

Ehall And Multi Functional Meeting Rooms

音箱技术参数 Technique specific

Drivers

单元组成

LF 低频:2x15" /4"Voice-coil（Φ100mm 音圈）

MF 中频:1x12" /3"Voice-coil（Φ75mm 音圈）

HF 高频:1x1.5" /3"Voice-coil（Φ75mm 音圈）

Frequency response 频率响应(±3dB)

45-18K Hz 赫兹  , Dispersion（HxV) 覆盖角度（-6dB)

60°x40°,号角可 90°旋转（Rotatable Horn)

Sensitivity 灵敏度 ,102 分贝/1 瓦.1 米

MaximumSPL 最大声压级 ,132dB/AES 连续；138dB/Peak 峰值

Nominal Impedance 标称阻抗 ,4 欧姆（OHMS)

Power handling 功率承受:

1200W(AES 额定)/2400W(节目）/4800W ( Peak 峰值)

Connectors

输入连接器 2xSpeakon NL4MP

Recommended AMP 推荐功放功率 1300W @8Ω

Finish 表面处理 黑色环保耐磨油漆涂装

吊装 内置多点螺丝承重吊挂和 2 轮

Dimensions(HXWXD) 外形尺寸 :1222mmx(F535,R235)mmx560mm

Net /Gross Weight 净重/毛重 :70kg/75Kg

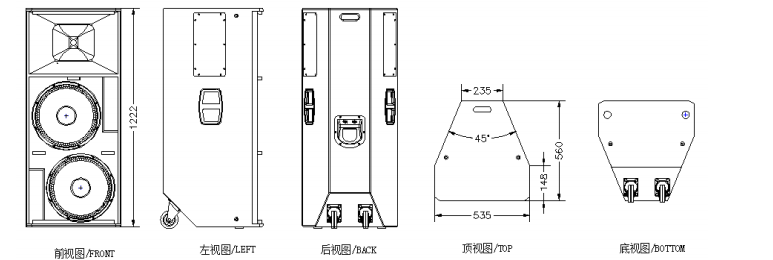

箱体结构图
